吸水率=开口气孔吸入水的质量÷干燥试样质量×100%，是耐火材料开口气孔量最直接的度量。行业用它判定原料煅烧质量（优质原料 <5%）；致密制品如粘土砖一般 8%~12%，与显气孔率正相关。

  1、测试标准

• 计算公式：ωa = (m3 − m1)÷m1×100%（m1＝干燥试样质量，m3＝饱和试样在空气中质量），出自 GB/T2999-2016《耐火材料 颗粒体积密度试验方法》（2025版已发布，2026-02-01实施）

• 致密定形制品（砖）：按 GB/T 2997-2015《致密定形耐火制品 体积密度、显气孔率和真气孔率试验方法》，煮沸饱和法——试样浸没煮沸2小时、冷却后浸泡≥12小时再称量

• 颗粒料（粒度大于 2mm）：按 GB/T 2999，平行试验误差 ≤0.3%

• 国际对应：ASTM C20（煮沸法）、ASTM C830（真空压力法）

  2. 典型数值对照

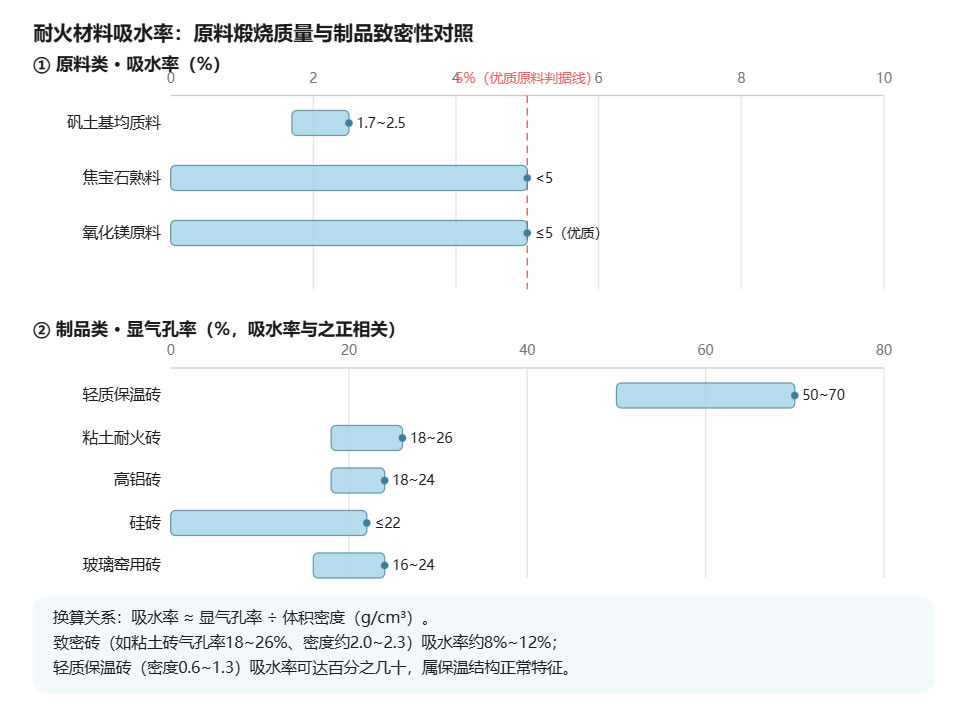

  以下图将"原料端吸水率"与"制品端显气孔率" 放在一起对照：

  3.制品端典型数值（显气孔率为标准考核项，吸水率按公式换算估算）

  4.工程意义（为什么看吸水率）

1. 判煅烧质量：原料煅烧越充分、越致密，吸水率越低。行业通用判据是优质耐火原料吸水率 <5%—— 焦宝石熟料要求 <5% 且体积密度 ≥2.55 g/cm³，矾土基均质料已能做到 1.7%~2.5%，耐火级氧化镁优质品 ≤5%、超过 10% 即视为气孔高、致密性差

2. 防使用风险：制品吸水率偏高意味着开口气孔多，强度偏低、易被熔渣和高温介质渗透侵蚀；吸水率太高的砖砌筑前受潮还会体积膨胀开裂

3. 利于砌筑：吸水率适中（如粘土砖 8%~12%）反而有利于砖与耐火泥浆的粘结——这是选择砌筑泥浆时的重要参考

4. 注意区分：建筑用粘土砖的"吸水率≤18%" 出自GB/T 5101-2017，是建筑墙体砖指标，与耐火材料不可混用
